主要用于管型母线、母排的绝缘防护

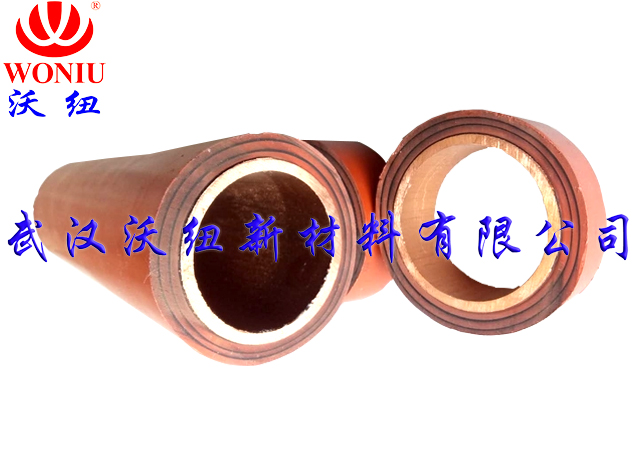

半硬质聚烯烃材质，内层半导电热缩材料，外层绝缘热缩材料，双层复合热缩管。适用于管型母线，与半导电热缩管、绝缘外护套配合使用，管母线上退屏设计，能够有效分摊电应力，降低局部放电。应用于1~36kV电压等级中，在10kV和35kV两种应用场景中，通常分别使用3层和7层GM-DI管母线用内半导外绝缘热缩管，即可满足管母线绝缘设计要求。
性能 | 检测方法 | 要求 |

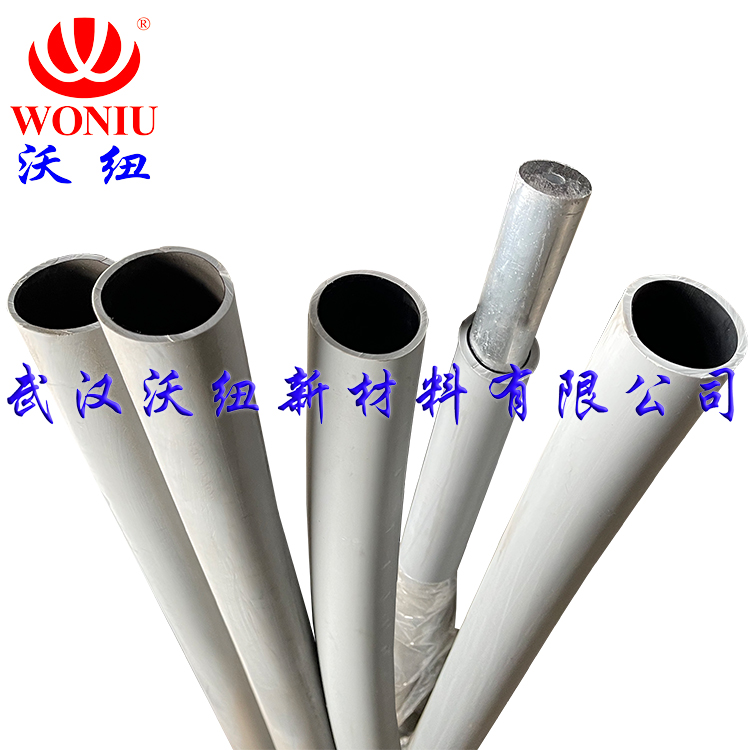

外层(红色/灰色绝缘层) |
|
|
拉伸强度 | ASTM D2671 | ≥14 MPa |
断裂伸长率 | ASTM D2671 | ≥400% |
热老化后(136℃/168小时) 拉伸强度 断裂伸长率 | ASTM D2671 | ≥10.8 MPa ≥300% |
吸水率 (23℃/24小时) | ASTM D570 | ≤0.5% |
低温柔韧性 (-40℃/4小时) | ASTM D2671 | 无龟裂 |
热冲击(200℃/4小时) | ASTM D2671 | 不滴不流无龟裂 |
介电强度 | ASTM D2671 | ≥16 kV/mm |
体积电阻率 | ASTM D2671 | ≥1.0×1013 Ω·cm |
内层(黑色半导层) |
|
|
拉伸强度 | ASTM D2671 | ≥12 MPa |
断裂伸长率 | ASTM D2671 | ≥300% |
热老化后(136℃/168小时) 拉伸强度 断裂伸长率 | ASTM D2671 | ≥9.0 MPa ≥220% |
吸水率 (23℃/24小时) | ASTM D570 | ≤0.5% |
低温柔韧性 (-40℃/4小时) | ASTM D2671 | 无龟裂 |
热冲击(200℃/4小时) | ASTM D2671 | 不滴不流无龟裂 |
体积电阻率 | ASTM D2671 | ≤5×103 Ω·cm |

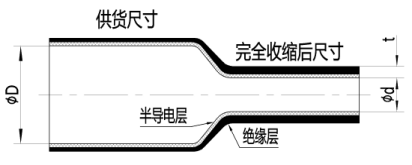

| 内径（***小） | 内径（***大） | 壁厚（常规） | 米/卷 |
100 | 100 | 55 | 2.3 | 6~24 |
120 | 120 | 65 | 2.3 | 6~24 |
130 | 130 | 70 | 2.3 | 6~24 |
140 | 140 | 75 | 2.3 | 6~24 |
150 | 150 | 80 | 2.3 | 6~24 |
180 | 180 | 85 | 2.3 | 6~24 |
200 | 200 | 90 | 2.3 | 6~24 |
