主要应用于各类线束、船用电线电缆和金属管需要密封防水防潮防腐蚀场合的密封绝缘、捆扎固定、电子设备的电线连接、汽车线束、家电线束、电线电缆分支处、金属管线、电线电缆修补、潜水泵接线等需要密封的场合

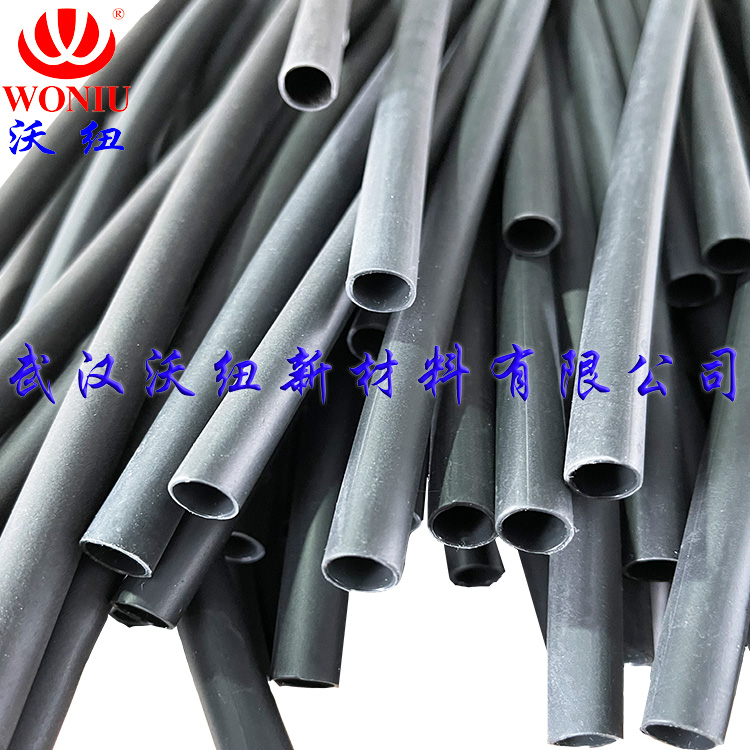

环保双壁管由柔软阻燃聚烯烃和热熔胶双层构成，外层聚烯烃绝缘阻燃材料，内层热熔胶能缓冲机械应变和密封性强。产品主要功能是密封防水，防腐，防漏气与绝缘保护，高倍率收缩特性可满足更多变径元件的防护。 主要应用于各类线束、船用电线电缆和金属管需要密封防水防潮防腐蚀场合的密封绝缘、捆扎固定等领域。
● 执行标准：通过UL认证
● 热缩倍率：3:1, 4:1
● 起始收缩温度：≥+70℃；
● 完全收缩温度：≥+125℃
● 使用温度：-45℃~+125℃
● 高倍率收缩、外层阻燃、抗紫外线
● 环保标准：RoHS
● 标准颜色：黑（有十种标准颜色可定做）
外层技术指标 | ||
性能 | 指标 | 试验方法 |
拉伸强度 | ≥10.4 MPa | ASTM D 2671 |
断裂伸长率 | ≥200% | ASTM D 2671 |
老化后强度 | ≥7.3 MPa | 158℃×168h |
老化后断裂伸长率 | ≥100% | 158℃×168h |
轴向变化率 | -8%~+8% | ASTM D2671 |
阻燃性 | 通过 | ASTM D 2671 B 法 |
击穿强度 | ≥15 kV/mm | IEC 60243 |
体积电阻率 | ≥1014 Ω·cm | IEC 60093 |
热熔胶技术指标 | ||
性能 | 指标 | 试验方法 |
软化点 | 95±5℃ | ASTM E 28 |
吸水率 | ＜0.2% | ASTM D 570 |
剥离强度（PE） | ≥120N/25mm | ASTM D 1000 |
剥离强度（Al） | ≥80N/25mm | ASTM D 1000 |
规格 | 供货内径 (mm) | 全缩后尺寸 (mm) | 标准包装 米/盘，米/根 | |||
英制 | 公制 | 内径 | 总壁厚 | 胶层壁厚 | ||
3/32 | Φ2.4 | ≥2.4 | ≤0.80 | 0.80±0.30 | 0.40±0.20 | 200 |
1/8 | Φ3.2 | ≥3.2 | ≤1.00 | 0.90±0.30 | 0.40±0.20 | 200 |
3/16 | Φ4.8 | ≥4.8 | ≤1.60 | 1.05±0.30 | 0.40±0.20 | 100 |
1/4 | Φ6.4 | ≥6.4 | ≤2.20 | 1.25±0.30 | 0.45±0.20 | 100 |
5/16 | Φ7.9 | ≥7.9 | ≤2.70 | 1.35±0.30 | 0.45±0.20 | 100 |
3/8 | Φ9.5 | ≥9.5 | ≤3.20 | 1.45±0.30 | 0.50±0.20 | 50 |
1/2 | Φ12.7 | ≥12.7 | ≤4.20 | 1.65±0.30 | 0.50±0.20 | 1.22 |
5/8 | Φ15.0 | ≥15.0 | ≤5.20 | 1.80±0.30 | 0.55±0.30 | 1.22 |
3/4 | Φ19.1 | ≥19.1 | ≤6.30 | 1.95±0.30 | 0.60±0.30 | 1.22 |
1 | Φ25.4 | ≥25.4 | ≤8.50 | 2.00±0.40 | 0.60±0.30 | 1.22 |
1-1/4 | Φ30.0 | ≥30.0 | ≤10.20 | 2.15±0.40 | 0.65±0.30 | 1.22 |
1-1/2 | Φ39.0 | ≥39.0 | ≤13.50 | 2.45±0.40 | 0.75±0.30 | 1.22 |
2 | Φ50.0 | ≥50.0 | ≤17.00 | 2.75±0.40 | 0.80±0.30 | 1.22 |
2-1/2 | Φ64.0 | ≥64.0 | ≤21.00 | 3.05±0.40 | 1.05±0.30 | 1.22 |
3 | Φ75.0 | ≥75.0 | ≤25.00 | 3.05±0.50 | 1.05±0.40 | 1.22 |
3-1/2 | Φ90.0 | ≥90.0 | ≤30.00 | 3.10±0.50 | 1.05±0.40 | 1.22 |
4 | Φ100 | ≥100 | ≤34.00 | 3.10±0.50 | 1.10±0.40 | 1.22 |
5 | Φ125 | ≥125 | ≤42.00 | 3.15±0.50 | 1.10±0.40 | 1.22 |
SBRS-(3X,4X)G 4:1环保双壁管产品规格表
规格 | 供货内径 (mm) | 全缩后尺寸 (mm) | 标准包装 米/盘，米/根 | |||
英制 | 公制 | 内径 | 总壁厚 | 胶层壁厚 | ||
2/13 | Φ4.0 | ≥4.0 | ≤1.0 | 1.05±0.30 | 0.50±0.30 | 200 |
1/4 | Φ6.0 | ≥6.0 | ≤1.5 | 1.15±0.30 | 0.50±0.30 | 100 |
5/16 | Φ8.0 | ≥8.0 | ≤2.0 | 1.15±0.30 | 0.60±0.30 | 100 |
1/2 | Φ12.0 | ≥12.0 | ≤3.0 | 1.75±0.30 | 0.60±0.30 | 1.22 |
5/8 | Φ16.0 | ≥16.0 | ≤4.0 | 2.00±0.30 | 0.70±0.30 | 1.22 |
15/19 | Φ20.0 | ≥20.0 | ≤5.0 | 2.30±0.40 | 0.70±0.30 | 1.22 |
1 | Φ24.0 | ≥24.0 | ≤6.0 | 2.60±0.40 | 0.75±0.30 | 1.22 |
1-1/4 | Φ32.0 | ≥32.0 | ≤8.0 | 3.00±0.50 | 0.90±0.30 | 1.22 |
2 | Φ52.0 | ≥52.0 | ≤13.0 | 3.35±0.50 | 0.95±0.30 | 1.22 |
