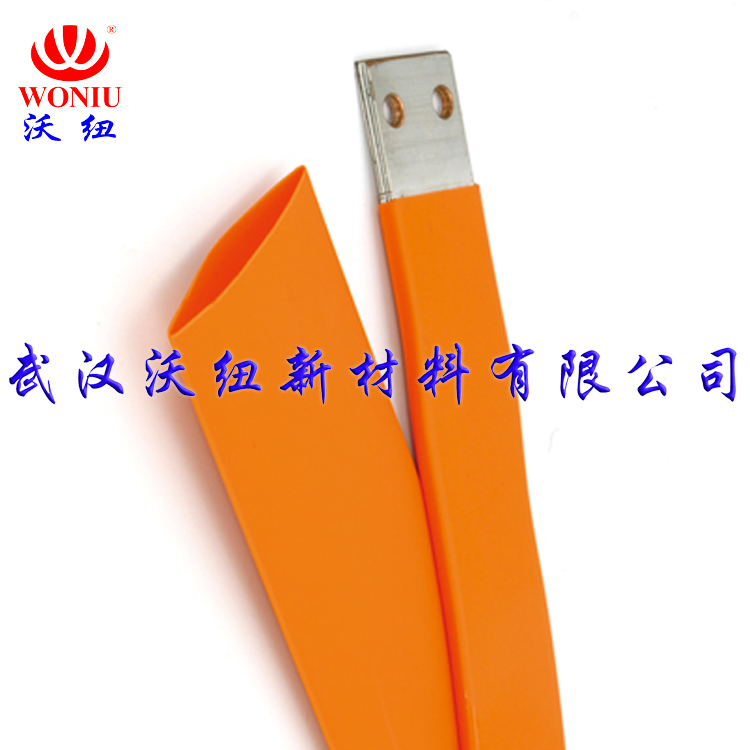

新能源汽车软连接母排的保护、绝缘，连接件的绝缘，焊点防锈防腐，机械防腐等。

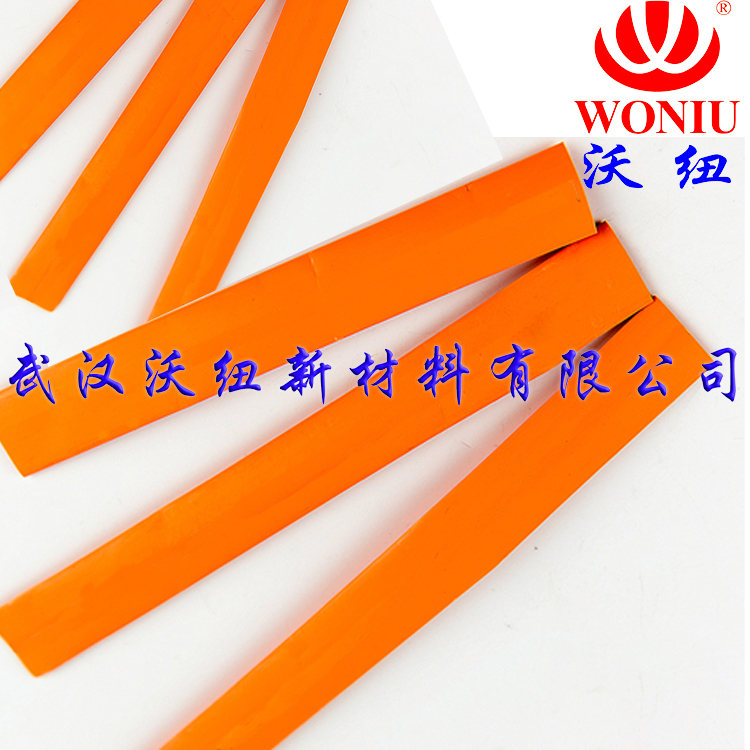

新能源汽车专用阻燃热缩管由辐射交联聚烯烃材料构成，理化电气性能优异，主要功能是新能源汽车软连接母排的保护、绝缘，连接件的电绝缘，焊点防锈防腐，机械防腐等。
● 执行标准：UL224，CAN/CSA C22.2 NO198.1-99
● 热缩倍率：2:1
● 阻燃、环保
● 起始收缩温度：≥+84℃
● 完全收缩温度：≥+125℃
● 使用温度：-55℃~+125℃
● 环保标准：RoHS
● 标准颜色：橙、白，其他颜色可定做
性能 | 指标 | 试验方法 |
拉伸强度 | ≥10.4 MPa | ASTM D 2671 |
断裂伸长率 | ≥200% | ASTM D 2671 |
老化后拉伸强度 | ≥7.3 MPa | 158℃×168h |
老化后断裂伸长率 | ≥100% | 158℃×168h |
轴向变化率 | -5%~+5% | ASTM D 2671 |
阻燃性 | VW-1 | ASTM D 2671 C法 |
耐电压(600V) | 2500 V，1min 不击穿 | UL224 |
击穿强度(与耐电压二选一) | ≥15kV/mm | ASTM D 149 |
体积电阻率 | ≥1014 Ω·cm | IEC 60093 |
规格 | 供货内径 (mm) | 全缩后尺寸 (mm) | 标准包装 米/盘 | 适用范围 (mm) | |
内径 | 壁厚 | ||||
Φ10/5.00 | 10.50±0.30 | ≤5.00 | 0.56±0.10 | 100 | 5.3~10.1 |
Φ11/5.50 | 11.50±0.30 | ≤5.50 | 0.56±0.10 | 100 | 5.8~11.1 |
Φ12/6.00 | 12.50±0.30 | ≤6.00 | 0.56±0.10 | 100 | 6.3~12.1 |
Φ13/6.50 | 13.50±0.30 | ≤6.50 | 0.70±0.10 | 100 | 6.8~13.1 |
Φ14/7.00 | 14.50±0.30 | ≤7.00 | 0.70±0.10 | 100 | 7.3~14.1 |
Φ15/7.50 | 15.50±0.40 | ≤7.50 | 0.70±0.10 | 100 | 7.8~15.1 |
Φ16/8.00 | 16.50±0.40 | ≤8.00 | 0.70±0.10 | 100 | 8.3~16.1 |
Φ17/8.50 | 17.50±0.40 | ≤8.50 | 0.70±0.10 | 100 | 8.8~17.1 |
Φ18/9.00 | 19.00±0.50 | ≤9.00 | 0.70±0.10 | 100 | 9.3~18.1 |
Φ20/10.0 | 22.00±0.50 | ≤10.0 | 0.80±0.15 | 100 | 10.5~21.0 |
Φ22/11.0 | 24.00±0.50 | ≤11.0 | 0.80±0.15 | 100 | 11.5~23.0 |
Φ25/12.5 | 26.00±0.50 | ≤12.5 | 0.90±0.15 | 50 | 13.0~25.0 |
Φ28/14.0 | 29.00±0.50 | ≤14.0 | 0.90±0.15 | 50 | 14.5~27.0 |
Φ30/15.0 | 31.50±1.00 | ≤15.0 | 1.00±0.15 | 50 | 17.0~29.0 |
Φ35/17.5 | 36.50±1.00 | ≤17.5 | 1.00±0.15 | 50 | 20.0~30.0 |
Φ40/20.0 | 41.50±1.00 | ≤20.0 | 1.00±0.15 | 50 | 22.0~35.0 |
Φ45/22.0 | 46.50±1.50 | ≤22.5 | 1.00±0.15 | 25 | 30~45 |
Φ50/25.0 | ≥50 | ≤25.0 | 1.10±0.15 | 25 | 28~45 |
备注：壁厚与其他规格可根据客户要求定做。
