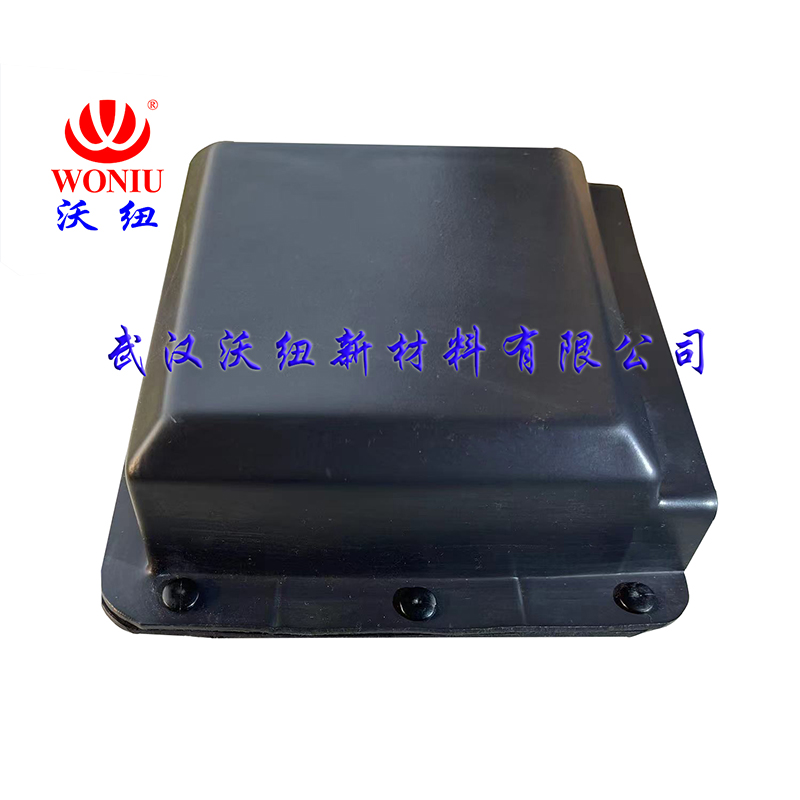

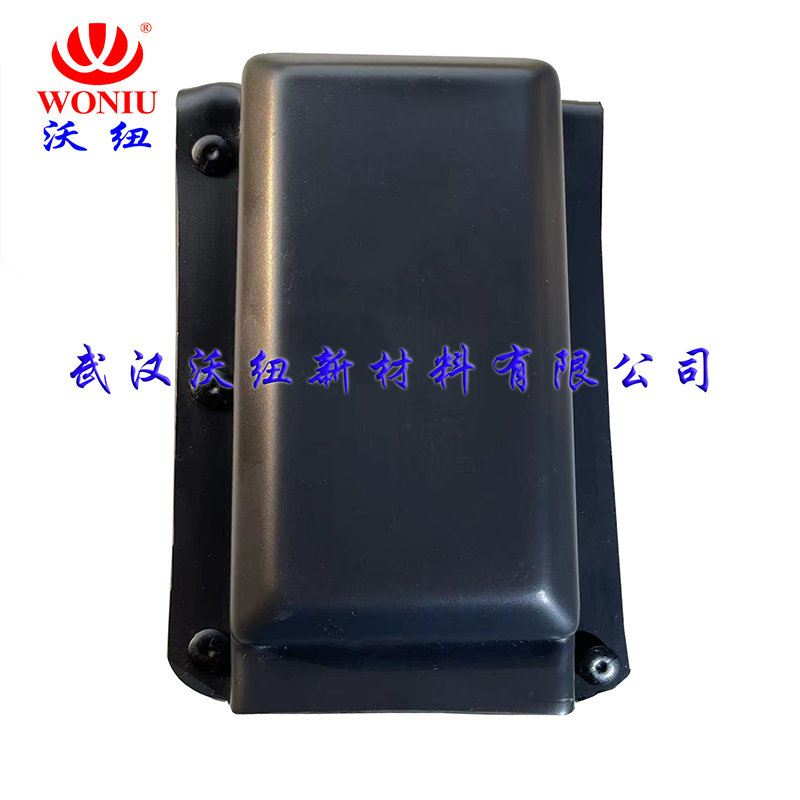

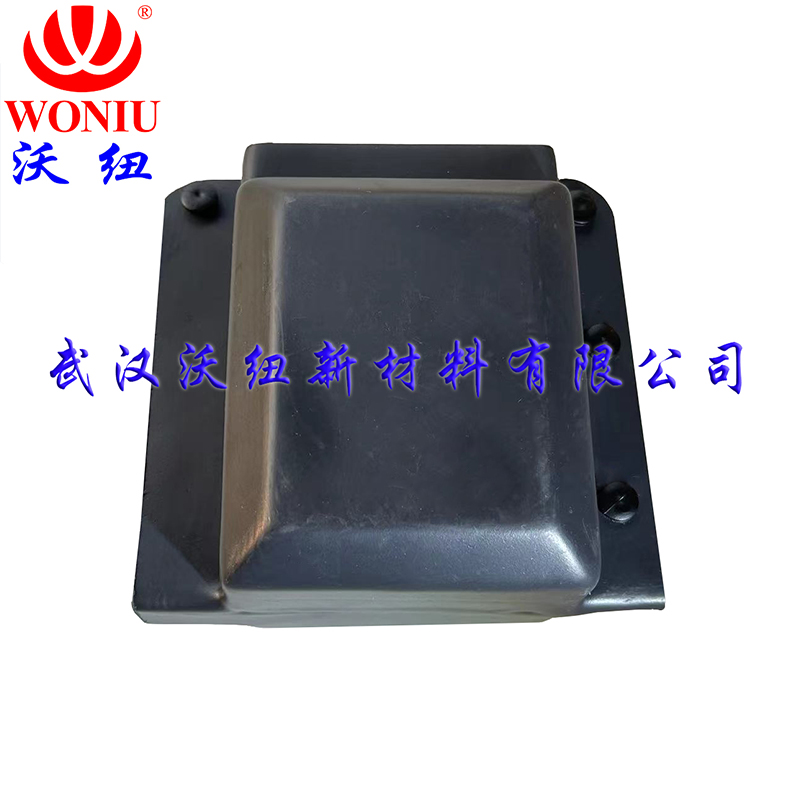

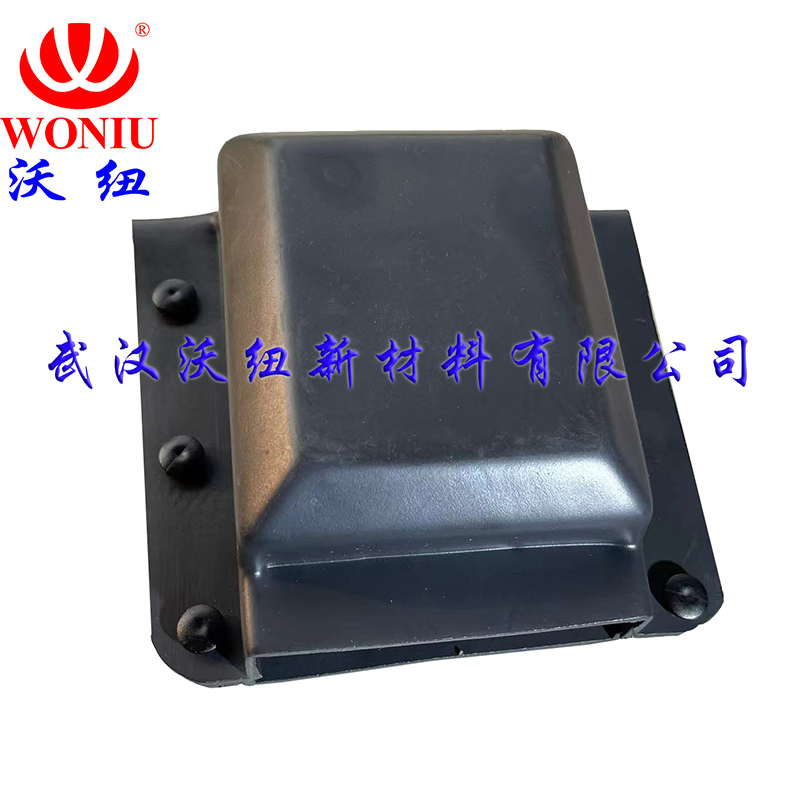

新型L 型母排接头保护盒

产品简介:

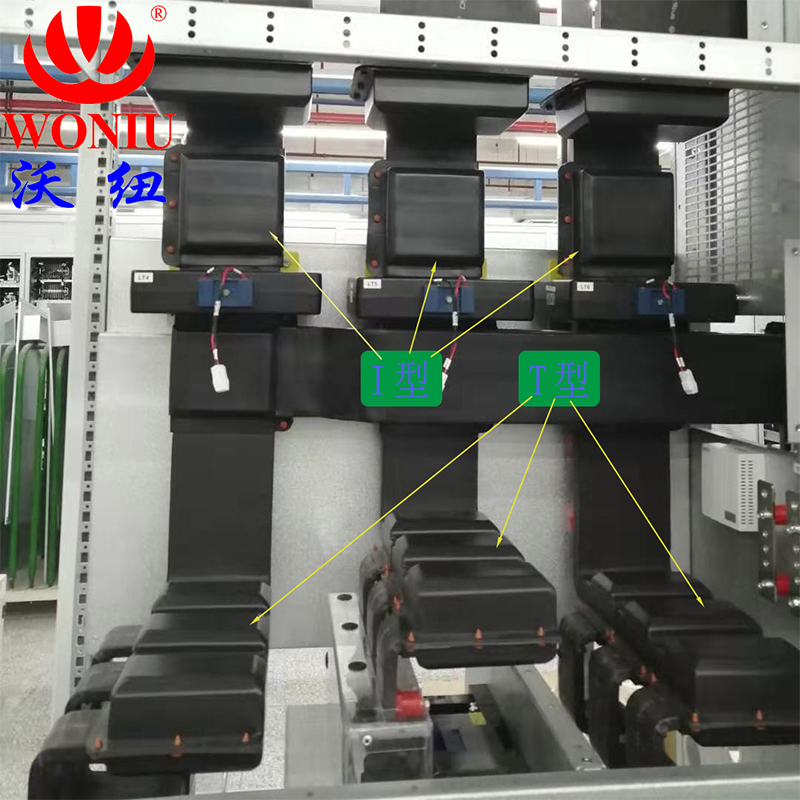

新型复合材料母线保护盒主要用于电气设备母排连接处的绝缘防护,以及高低压开关柜铜排搭接处、断路器,避雷器、绝缘子、变压器进出线接线端、变电站及户内外设备单独接点和桥架铜排、架空线和续接金具等特殊部位的绝缘防护。

产品描述

产品描述:

注:提供母线排各种形状、型号的绝缘保护盒保护罩的定制加工服务。

新型复合材料母线保护盒为新技术新工艺产品,是采用专用生产设备以及相关的一整套生产新工艺新流程制作而成。非常规普通产品,其品质瞬间改变了母线保护盒传统的落后的生产模式,使得母线保护盒的性能、外观、质量等领跑于业内同行。可以生产材质为复合材料的1kv、10kv和35kv等不同耐压等级的产品。是国产替代迭代升级很好的解决方案,体现了专精特新的品质,是民族工业的一大亮点。



核心靓点:

本产品改变了传统工艺的热缩式生产模式,使其性能产生本质性变化,耐寒耐温可达-60-200度之间,受热不变形、不收缩。外观棱角分明、光滑细致,外形美观,壁厚均匀,尺寸精确,性能稳定,安装方便,具有优异的电气性能、抗漏电痕 、无卤阻燃、耐侯性佳、机械性能高、具有憎水性及憎水性迁移等特点,适用于各种户内、户外的电气接点防护,防护等级可达IP4,使用寿命长等优点,能够更好的彰显设备档次,整体效果尤为明显,现已形成沃纽品牌效应。特别针对各种异型搭接的母线排、电缆、刀闸、绝缘子、避雷器、互感器、变压器等复杂搭接点进行定制化生产而具备强大的能力和优势。

传统母排保护盒产品的缺点:

由于传统型母排保护盒是采用热缩工艺制作,无法稳定运行在70℃以上的高温环境中(70℃以上会迅速形变),其产品生产在对原材料加热收缩时,受会到收缩倍率和自身弹性力度的限制,难以实现与模具完全贴合,所以做出的母排盒外形不平整,表面粗糙,成形不到位,受热会变形扭曲,尺寸不精准,厚薄不均匀,性能不稳定,使用寿命短,整体效果差,绝缘防护等级难以达标等种种问题,特别是在高温环境下无法有效解决绝缘防护的基本目的,其次会影响设备的整体美观效果和降低设备的档次。


产品性能:

检验项目

主料参考数值

执行标准

新型复合材料三元乙丙

拉伸强度

≥12Map

12Map

ASTMD2671

断裂伸长率

≥400%

≥1000%

ASTMD2671

老化后拉伸强度

≥7Map

≥10Map

90°C/70Hrs

老化断裂伸长率

≥150%

≥500%

90°C/70Hrs

热震不开裂不开裂JB7829

含水率

≤0.2%

      -


体积电阻率

≥1x 1014Ω . cm

≥4.5x 1014/Ω . cm

IEC93

介电强度

20KV/mm

≥30KV/mm

IEC243

介电常数2-32-3IEC250

氧指数

≥28

      -

GB/T2406

 产品特点:

1.绝缘性能优异;

2.抗漏电、耐腐蚀、耐电晕、抗撕裂;

3.有效防止电气接点裸露引发的人畜触电事故;

4.耐寒耐热,在-60~150℃温度范围内正常使用;

5.有效防止异物搭接及小动物进入造成短路故障;

6.有效防止酸 、碱、盐及有机溶剂对电气设备接点的腐蚀;


适用母排的规格有30*3,40*4,50*5,60*6,80*8,100*10,120*12,150*12等,适用各种型号的母排连接(可来样定做)。

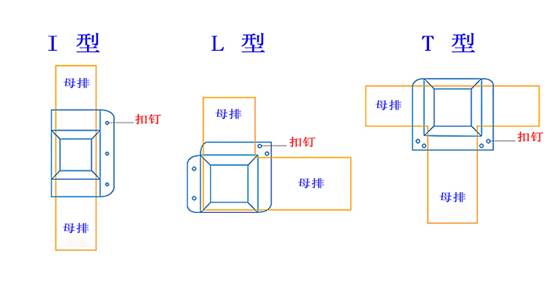

常规形态有I型,直T型和L型,及十字型等。颜色为黄,绿,红、黑等通用可选颜色。

“T”型(主母线与支母线垂直搭接)

“L”型(主母线与支母线直角搭接)

“I”型(主母线与支母线平行搭接)

“+”型(主母线与支母线交叉搭接)

各种型号通常为客户提供图纸或相应尺寸后定制生产。

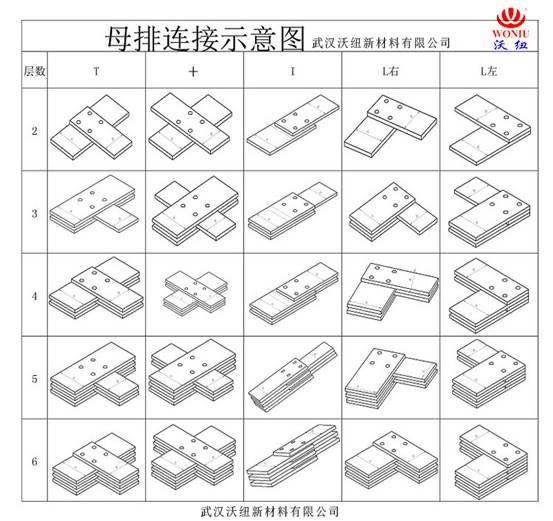

母排的几种常规搭接方式:




注:由于我司技术先进,特别适合专业来样定做,尤其针对各种异型搭接的母排、电缆、刀闸、瓷瓶等复杂搭接点进行定制生产而具备强大的能力和优势。欢迎新老用户咨询洽谈。
