广泛应用于20kV电力电缆输配电网络基础的建设。中间接头采用三层防水密封工艺，保证优良的密封防潮性能。

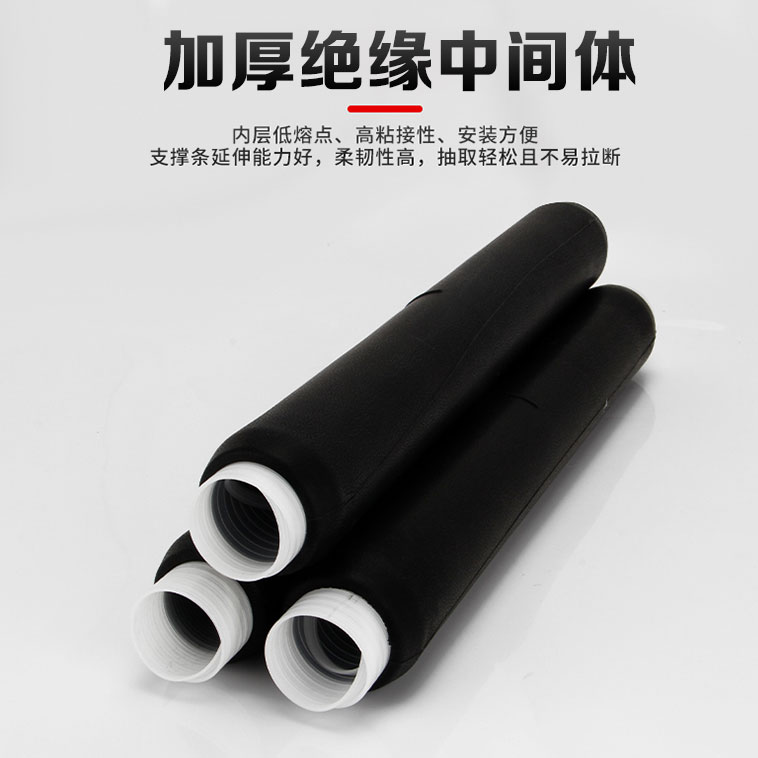

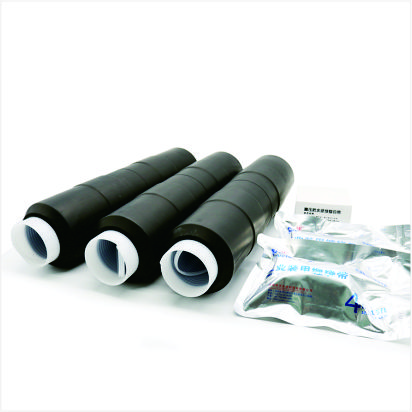

本产品体积小、操作方便、简单快捷、适用范围广和产品规格少等优点。与热收缩式电缆头相比，不需用火加热，且在安装以后挪动或弯曲不会像热收缩式电缆附件那样出现附件内部层间脱开的危险（因为冷缩电缆终端头采用液态硅橡胶为原料，保证优良的绝缘性能和高弹性以及压紧力）。现场安装时，抽出内部支撑的塑料螺旋条，会迅速收缩在电缆上。因为它是在常温下靠弹性回缩力，而不是像热收缩电缆附件那样要用火加热收缩，故称冷缩电缆附件。
抗污秽、耐老化、憎水性好、耐腐蚀及抗紫外线，保证长期使用性能稳定。具有优越的耐寒性能，特别适用于高海拔地区、寒冷地区、潮湿地区、盐雾地区及重污染地区。
0.6/1kV中间接头试验项目
序号 | 项目 | 参数 |
1 | 型号 | 0.6/1kVWLT |
2 | 标称电压(kV) | 0.6/1 |
3 | 允许***高持续运行电压(kV) | 1.2 |
4 | 正常运行温度(℃) | 90 |
5 | 短路时温度(℃) | 250 |
6 | 传输容量 | 与电缆一致 |
7 | 短路容量 | 与电缆一致 |
8.7/15kV中间接头试验项目
中间接头检测项目及其标准要求 |
|
5min工频耐压实验 | 39kV，未闪络，未击穿 |
室温下局部放电试验 | 15kV下，放电量不大于10pC |
恒压负荷循环电压试验（空气中） | 23kV，导体加热至（95-100）℃，每一循环为8h，其中加热5h，冷却3h，共60次循环。 |
高温下局部放电试验 | 导体加热至95-100℃，15kV下，放电量不大于10pC |
恒压负荷循环电压试验（水中） | 23kV，导体加热至（95-100）℃，每一循环为8h，其中加热5h，冷却3h,共30次循环。 |
雷电冲击电压试验 | 95kV，正负极性各10次，未闪络，未击穿 |
15min交流耐压试验 | 23kV，未闪络，未击穿 |
12/20kV中间接头试验项目
试验项目 | 标准要求 |
1min户外终端淋雨工频电压试验 | 48kV，未闪络，未击穿 |
5min工频耐压试验 | 54kV，未闪络，未击穿 |
局部放电试验 | 20kV下放电量不大于10pC |
恒压负荷循环电压试验（空气中） | 30kV，导体加热至（95-100）℃，每一循环为8h，其中加热5h，冷却3h，共60次循环 |
雷电冲击电压试验 | 125kV，正负极性各10次，未闪络，未击穿 |
15min交流耐压试验 | 30kV，未闪络，未击穿 |
26/35kV中间接头试验项目
试验项目 | 标准要求 |
1min户外终端淋雨工频电压试验 | 104kV，未闪络，未击穿 |
5min工频耐压试验 | 117kV，未闪络，未击穿 |
局部放电试验 | 45kV下放电量不大于10pC |
恒压负荷循环电压试验（空气中） | 65kV，导体加热至（95-100）℃，每一循环为8h，其中加热5h，冷却3h，共60次循环 |
雷电冲击电压试验 | 200kV，正负极性各10次，未闪络，未击穿 |
15min交流耐压试验 | 65kV，未闪络，未击穿 |
1kV产品选型表
产品名称 | 规格型号 | 适用电缆截面 |
冷缩单芯中间接头 | 0.6/1kVWLJ-1/1 | 25-50mm2 |
0.6/1kVWLJ-1/2 | 70-120mm2 | |
0.6/1kVWLJ-1/3 | 150-240mm2 | |
0.6/1kVWLJ-1/4 | 300-400mm2 | |
冷缩三芯中间接头 | 0.6/1kVWLJ-3/1 | 25-50mm2 |
0.6/1kVWLJ-3/2 | 70-120mm2 | |
0.6/1kVWLJ-3/3 | 150-240mm2 | |
0.6/1kVWLJ-3/4 | 300-400mm2 | |
冷缩四芯中间接头 | 0.6/1kVWLJ-4/1 | 25-50mm2 |
0.6/1kVWLJ-4/2 | 70-120mm2 | |
0.6/1kVWLJ-4/3 | 150-240mm2 | |
0.6/1kVWLJ-4/4 | 300-400mm2 | |
冷缩五芯中间接头 | 0.6/1kVWLJ-5/1 | 25-50mm2 |
0.6/1kVWLJ-5/2 | 70-120mm2 | |
0.6/1kVWLJ-5/3 | 150-240mm2 | |
0.6/1kVWLJ-5/4 | 300-400mm2 |
10kV产品选型表
电压等级 | 线芯数量 | 电缆截面/mm2 | 绝缘外径/mm | 产品代码 |
8.7/15(17.5)kV | 1-3 | 25-50 | 16-19.5 | 8.7/15kVWLJ-1/1(3/1) |
70-120 | 19-24.5 | 8.7/15kVWLJ-1/2(3/2) | ||
150-240 | 23.5-30 | 8.7/15kVWLJ-1/3(3/3) | ||
300-400 | 30.5-35 | 8.7/15kVWLJ-1/4(3/4) | ||
500-630 | 37-42.3 | 8.7/15kVWLJ-1/5(3/5) | ||
6/10(12)kV | 1-3 | 50-70 | 16-19.5 | 6/10kVWLJ-1/1(3/1) |
95-150 | 19-24.5 | 6/10kVWLJ-1/2(3/2) | ||
185-300 | 23.5-30 | 6/10kVWLJ-1/3(3/3) | ||
400-500 | 30.5-35 | 6/10kVWLJ-1/4(3/4) | ||
630 | 37-42.3 | 6/10kVWLJ-1/4(3/4) |
20kV产品选型表
电压等级 | 线芯数量 | 电缆截面/mm2 | 绝缘外径/mm | 产品代码 |
12/20(24)kV | 1- 3 | 25-50 | 18-21.5 | 12/20kVWLJ-1/1(3/1) |
70-120 | 21-26.5 | 12/20kVWLJ-1/2(3/2) | ||
150-240 | 25.5-32 | 12/20kVWLJ-1/3(3/3) | ||
300-400 | 32.5-37 | 12/20kVWLJ-1/4(3/4) | ||
500-630 | 39-44.3 | 12/20kVWLJ-1/5(3/5) |
35kV产品选型表
电压等级 | 线芯数量 | 电缆截面/mm2 | 绝缘外径/mm | 产品代码 |
20.8/36(42)kVor 26/35(40.5 | 1-3 | 50-95 | 28.5-35 | 26/35kVWLN-1/1(3/1) |
120-240 | 35.5-42 | 26/35kVWLN-1/2(3/2) | ||
300-400 | 42.5-48 | 26/35kVWLN-1/3(3/3) | ||
500-630 | 48.5-56 | 26/35kVWLN-1/4(3/4) |
