广泛应用于0.6-35kV电力电缆输配电网络基础的建设。具有优越的耐寒性能，特别适用于高海拔地区、寒冷地区、潮湿地区、盐雾地区及重污染地区。

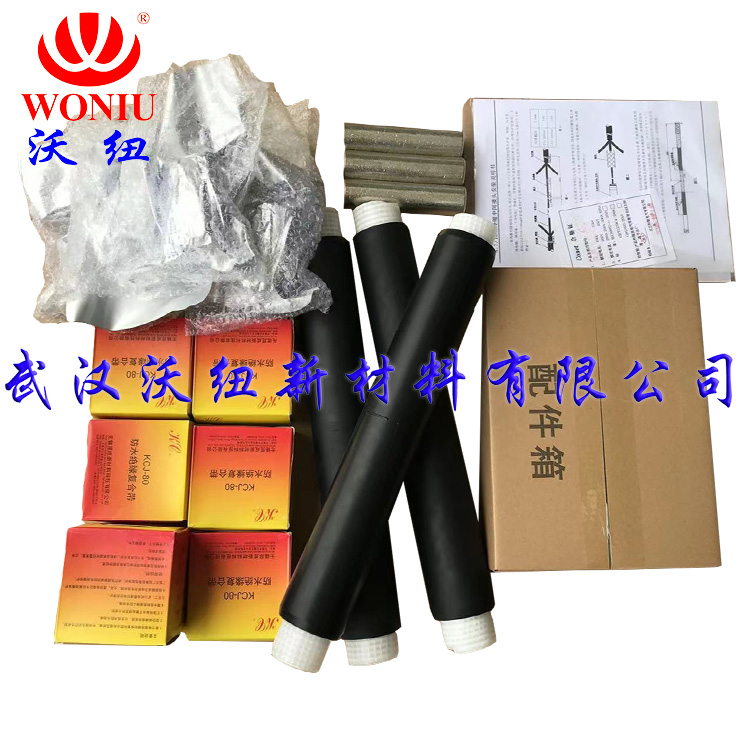

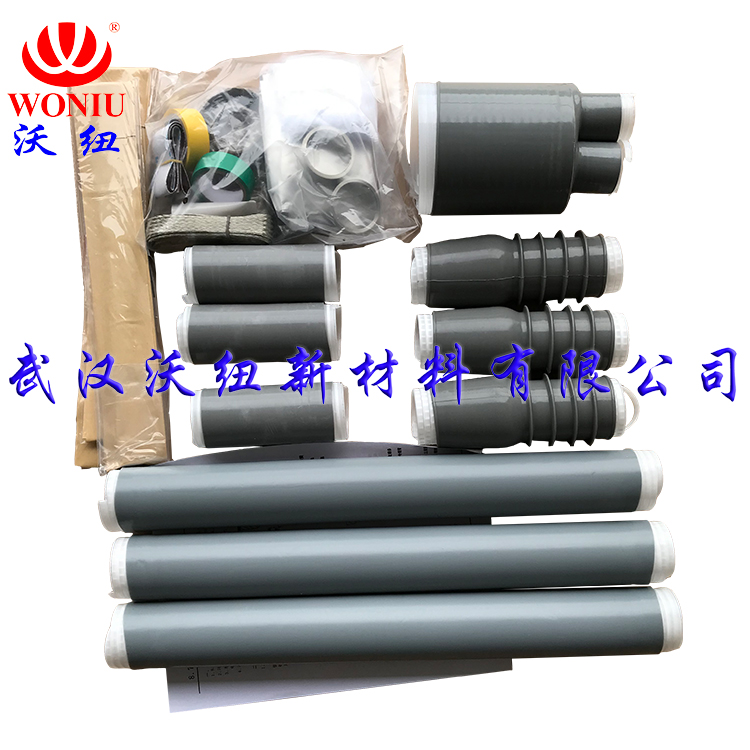

全冷缩中间接头，是电缆中间接头的一种形式，使用在两条电缆的接续位置，起到恢复电缆结构及功能的作用。其主体部分是利用优质液态硅橡胶在工厂内注射硫化成型，再经扩径、衬以塑料螺旋支撑物构成的。根据电压等级的不同，分为1kV、8.7/15kV、12/20kV、18/30kV、26/35kV等电压等级产品。
全冷缩技术：无需动火及特殊工具，也无逐渐套入的麻烦，只需轻轻抽取芯绳，就会依靠自身的弹性回缩，从而紧紧贴附在电缆上，完成安装。
绝缘可靠：采用进口液体硅橡胶，确保优良的绝缘性和高恢复弹性，安装后始终对电缆本体提供恒定持久的径向压力，局部放电量小，与电缆本体“同呼吸”。
密封性好：采用密封胶和高性能防水胶带配合密封方案，实现了中间头主体、内护套、外护套三层防水结构，达到长期密封防水的功能。
安装简便：安装简单，操作的技术依赖性低，电缆预处理时，开剥距离短，安装空间需要较小。接地采用恒力弹簧工艺，无需焊接或铜扎线，更加快捷可靠。
运用广泛：外部可选用不同功能的防护壳体加以保护，使电缆中间接头具有防腐、抗机械力冲击、防火、防爆等特点。
产品电气性能满足IEC60502、 GB/J12706.4标准要求。
测试项目 | 标准要求及检测结果 |
|
|
|
| 8.7/15kV | 12/20 kV | 18/30 kV | 26/35 kV |
5min工频耐压试验 | 39kV | 54kV | 81kV | 117kV |
| 未击穿、未闪络 |
|
|
|
局部放电试验 | 15 kV | 20 kV | 30 kV | 45 kV |
| 无可检测放电 |
|
|
|
空气中负荷循环试验 | 22 kV | 30 kV | 45 kV | 65 kV |
| 导体加热至温度95℃～100℃，共经受30个循环，未击穿、未闪络 |
|
|
|
水中负荷循环试验 | 22 kV | 30 kV | 45 kV | 65 kV |
| 导体加热至温度95℃～100℃，共经受30个循环，未击穿、未闪络 |
|
|
|
冲击电压试验 | 95 kV | 125 kV | 170 kV | 200 kV |
| 正负极性各10次，未击穿、未闪络 |
|
|
|
正运行时***高允许温度 | 90℃ | 90℃ | 90℃ | 90℃ |
短路时***高允许温度 | 250℃ | 250℃ | 250℃ | 250℃ |
检测项目 | 标准要求 | 结论 |
5min工频耐压试验 | 8kV，不击穿 | 通过 |
4h工频耐压试验 | 7.2Kv,不击穿 | 通过 |
电压等级 | 线芯数量 | 电缆截面/mm2 | 绝缘外径/mm |
26/35kV | 1, 3 中间接头 | 50-95 120-240 300-400 500-630 | 28.5-35 35.5-42 42.5-48 48.5-56 |
18/20 kV、18/30kV | 1, 3 中间接头 | 35-50 70-185 240-500 630 | 20-26.5 27-34.5 35-44.5 46-49.5 |
12/20kV | 1, 3 中间接头 | 25-50 70-120 150-240 300-400 500-630 | 18-21.5 21-26.5 25.5-32 32.5-37 39-44.3 |
8.7/15kV | 1, 3 中间接头 | 25-50 70-120 150-240 300-400 500-630 | 16-19.5 19-24.5 23.5-30 30.5-35 37-42.3 |
6/10kV | 1, 3 中间接头 | 50-70 95-150 185-300 400-500 630 | 16-19.5 19-24.5 23.5-30 30.5-35 37-42.3 |
产品名称 | 规格型号 | 适用电缆截面 |
冷缩单芯中间接头 | 0.6/1kVWLJ-1/1 | 25-50mm2 |
0.6/1kVWLJ-1/2 | 70-120mm2 | |
0.6/1kVWLJ-1/3 | 150-240mm2 | |
0.6/1kVWLJ-1/4 | 300-400mm2 | |
冷缩二芯中间接头 | 0.6/1kVWLJ-2/1 | 25-50mm2 |
0.6/1kVWLJ-2/2 | 70-120mm2 | |
0.6/1kVWLJ-2/3 | 150-240mm2 | |
0.6/1kVWLJ-2/4 | 300-400mm2 | |
冷缩三芯中间接头 | 0.6/1kVWLJ-3/1 | 25-50mm2 |
0.6/1kVWLJ-3/2 | 70-120mm2 | |
0.6/1kVWLJ-3/3 | 150-240mm2 | |
0.6/1kVWLJ-3/4 | 300-400mm2 | |
冷缩四芯中间接头 | 0.6/1kVWLJ-4/1 | 25-50mm2 |
0.6/1kVWLJ-4/2 | 70-120mm2 | |
0.6/1kVWL J-4/3 | 150-240mm2 | |
0.6/1kVWLJ-4/4 | 300-400mm2 | |
冷缩五芯中间接头 | 0.6/1kVWLJ-5/1 | 25-50mm2 |
0.6/1kVWLJ-5/2 | 70-120mm2 | |
0.6/1kVWLJ-5/3 | 150-240mm2 | |
0.6/1kVWLJ-5/4 | 300-400mm2 |
